,天正华意电气设备(抚顺市分公司)tianzh3611是一家专业生产的厂家,始终致力于为用户提供产品。我们深知,只有不断追求,才能满足市场的需求和客户的期望。欢迎新老客户来电咨询,联系人:杨经理,地址:[平度市平安路2号]。

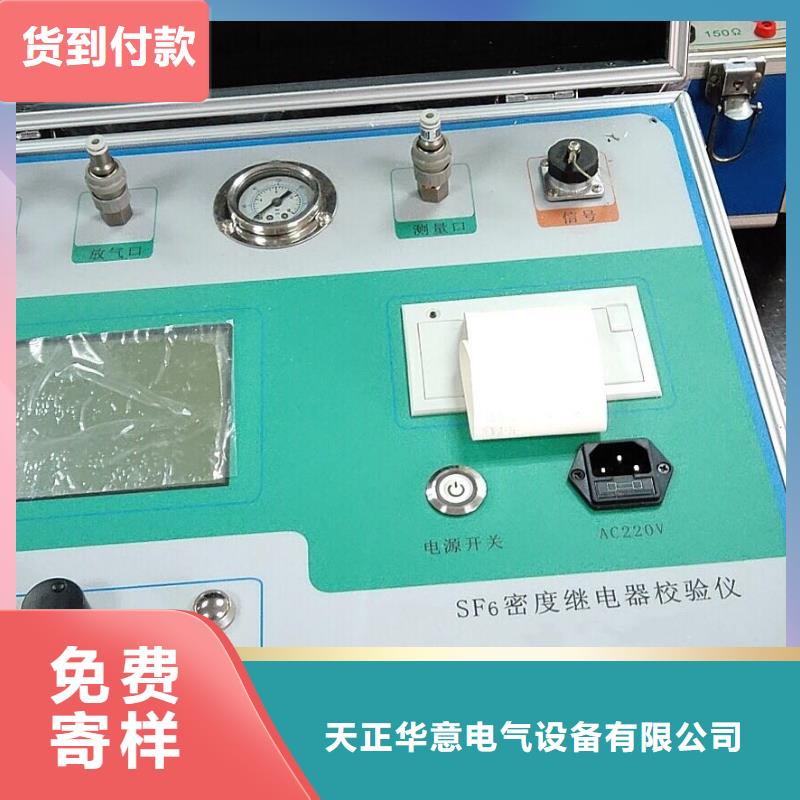

热继电器测试仪感谢您使用我公司的产品，智能型SF6气体密度继电器校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用精密进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能32位ARM单片机和TI公司的高速信号处理芯片，能自动完成对SF6密度继电器及压力表的校验，能准确测量信号动作时当前温度下的压力值并自动完成任意环境温度至20℃时的标准压力换算，能通过USB通讯接口上传试验数据到计算机，同时可用U盘拷贝试验数据并自动打印试验数据且自动存储以备查阅，整个过程不须人工干预，并自动识别测试过程中的故障，体现了仪器“智能型”的特点。仪器具有高精度，高稳定性，高可靠性的特点。请用户在使用之前仔细阅读使用说明书并按步骤操作。概 述 ?进行密度继电器校验的必要性SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供用电部门关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。

热继电器测试仪将减压阀连接到储气瓶上，然后用进气管道将减压阀和仪器进气口相连接。5.1.4用触点信号线连接密度继电器的各接点，另一端插入触点信号。注意：黄色鳄鱼夹连接密度控制器的闭锁端子（接点一，黄色），红色鳄鱼夹连接密度控制器的报警端子（接点二，红色），黑色鳄鱼夹连接密度控制器的超压端子（接点三，黑色），连接前请确保密度继电器报警和闭锁端子已经与其它电路断开。5.1.5连线示意如下：触点信号线 进气管道测量管道 仪器面板5.2初始化界面。经过大约20秒的延时后进入系统主界面：按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3密度继电器校验5.3.1 密度继电器接点状态选择按或、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：1、接点状态对应密度继电器校验初始状态，如果校验开始时接点闭合为常闭，接点开断为常开。一般情况下，闭锁、报警为常闭，超压为常开。2、允许误差与密度继电器精度有关，一般数值为：精度等级＊2/100。5.3.2 设备编号和校验员设置界面按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设备编号和校验员编号不要大于600005.3.3 密度继电器种类选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3.4 校验值设定按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设定值请参照密度继电器铭牌。5.3.5 校验项目选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。说明：1、进入校验界面后，打开减压阀总阀门，然后调节输出压力到0.75MPa，仪器进入自动检验过程。

热继电器测试仪接通或断开充电电源时应先关闭仪表上的电源开头，否则有可能损坏仪器而不能正常的使用！！配有打印时请别在充电情况下打印，以避免因电源负载过大而损坏。长期不使用时2-3个月应充放电一次，以延长电池寿命。2、校验前应先确认被校表不带电源后在连接。3、本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。4、本仪器自校功能的设计是为了便于中试人员或使用单位专业调校人员使用，如非专业人员使用此功能会影响仪器的精度。5、严禁使用带有杂质的气源6、测试管路中严禁进入油污8.常见问题解答8.1、实验前的准备工作？答：1、检查仪器电池是否有电，应及时充电。2、检查过滤接头，是否齐全。3、检查储气瓶内气体压力，不足时充好气，可以是SF6或N2，充气压力≤1.5MPa；8.2、如何给储气瓶充气？充到什么程度为宜？答：1、将随机配的减压阀接到气源钢瓶上，将充气接头连接到储气瓶上，通过随机配的充气管道与储气瓶直接相连，慢慢打开减压阀，开始充气，可以是SF6、N2等气体。2、储气瓶内压力一般可以充到1.5MPa；充一次气可以做几十次试验。8.3、如何打印测试结果？更换打印纸及色带？答：1、打印测试结果时，采用外接交流电，在历史查寻中直接打印即可。2、打印纸和色带是打印机的耗材，根据使用情况更换。打印机在面板上可以直接更换纸和色带。更换过程中，如有疑问可直接与打印机厂家(北京炜煌)联系或中有详细说明。
